Мини прихожая

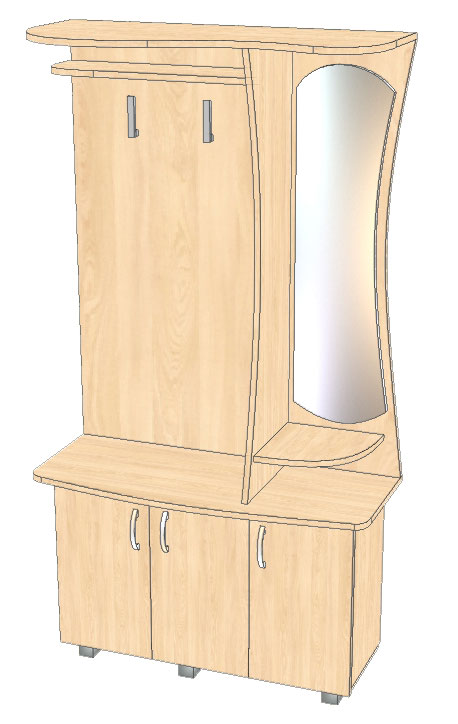

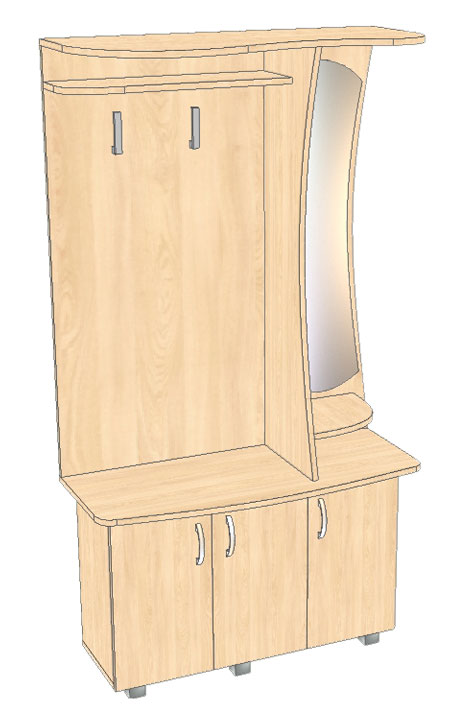

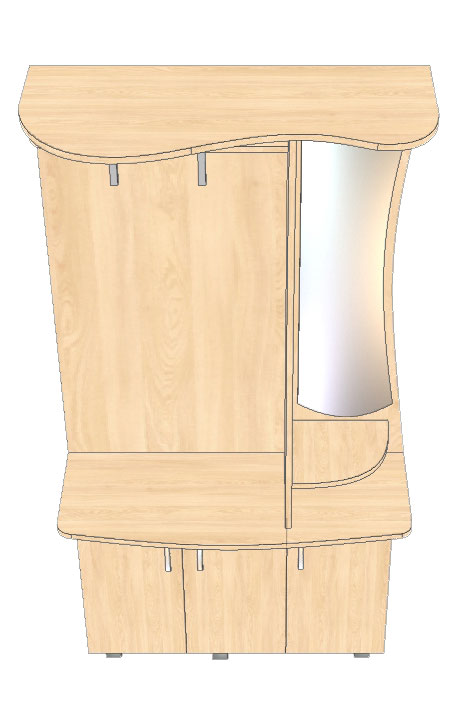

Приветствую вас дорогой читатель. В прошлом уроке мы рассмотрели один из вариантов изготовления прихожей и в этом уроке продолжим данную тему. Вариант мини прихожей пользуется хорошим спросом, так как часто место в коридоре ограничено. К сожалению фотографии такой мини прихожей у нас не осталось, поэтому ниже привожу рисунок изделия.

Нажмите на рисунок чтобы увеличить!

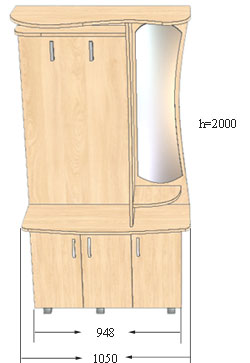

Как можно понять из рисунка ниже, крышка нависает с каждого края тумбы по 50 мм. Прихожая ставится на ножки ОМ-50-50.

Деталировка

1050 х 430 – 1 шт. – верх

618 х 350 – 2 шт. - боковые стенки

948 х 350 – 1 шт. – дно тумбы

602 х 350 – 1 шт. – перегородка тумбы

916 х 80 – 2 шт. – стяжные планки

608 х 350 – 2 шт. – полки

292 х 350 – 1 шт. – полка

674 х 200 – 1шт . - полка

631 х 313 – 3 шт. – фасады

1284 х 1050 – 1 шт. задняя стенка

1284 х 350 – 1 шт. – перегородка

1052 х 430 – 1шт. – карниз

300 х 300 – 1шт - полка (под зеркалом)

Обращаю ваше внимание на то, что при сборке тумбы используются полунакладные петли. Если у вас возникают трудности со сборкой, тогда смотрите урок в руководстве для начинающих "Тумбочка на три фасада". Про петли отдельно можно почитать в уроке "Основные виды мебельных петель".

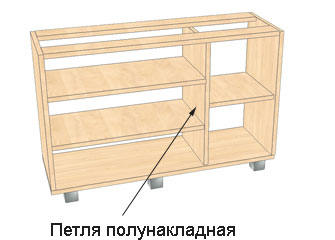

На рисунке показано, где ставить полунакладные петли. Думаю понятно, что при помощи них крепится средний фасад.

Привожу рисунок карниза. Выводите его как вам больше нравиться, не забывайте только, что углубление не должно быть больше чем перегородка. Карниз крепится на конфирматы к задней стенке и перегородке.
