Прихожая

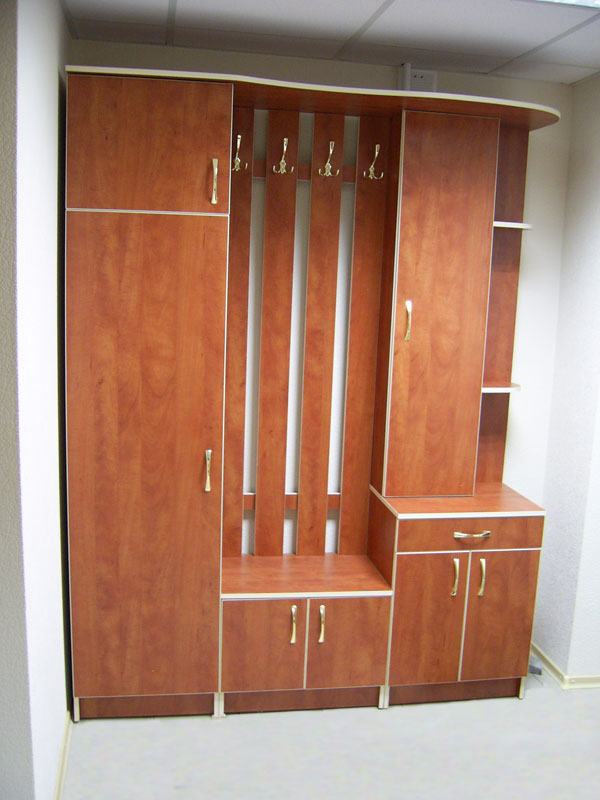

В данном уроке рассмотрим один из вариантов изготовления прихожей. На наш взгляд такая модификация вполне удачна, что подтвердилось на практике, так как таких прихожих мы изготовили достаточно много. Фото изделия ниже.

Нажмите на фотографию чтобы увеличить!

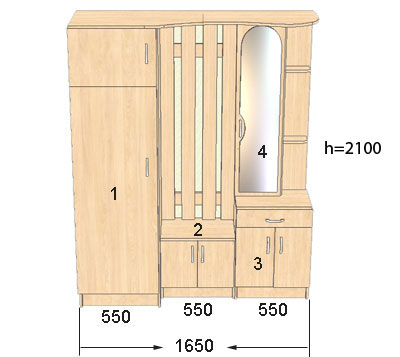

Рисунок №1

Привожу деталировку:

№1 Шкаф

2084 x 500 – 2 шт. - боковина шкафа.

518 х 500 – 1 шт. – дно

518 х 500 – 1 шт. – полка

100 х 518 – 1 шт. - нижняя панель

518 х 80 – стяжные планки – 2 шт.

1581 х 547 – 1 шт. - фасад (если торцы обрабатывать ПВХ толщиной 0,5мм, или меламиновой кромкой)

397 х 547 – 1 шт. - фасад (если торцы обрабатывать ПВХ толщиной 0,5мм, или меламиновой кромкой)

1577 х 543 –1 шт. - фасад (если торцы обрабатывать ПВХ толщиной 2мм)

393 х 543 –1 шт. - фасад (если торцы обрабатывать ПВХ толщиной 2мм)

1981 х 547 – 1 шт. – задняя стенка ДВП

№2. Вешалка

534 х 400 – 2 шт. – боковины тумбочки

518 х 400 – 1 шт. – дно

518 х 400 – 1 шт. – полка

550 х 425 – 1 шт. – верх тумбочки

1534 х 100 – 4 шт. – планки вешалки

550 х 80 – 2 шт. задние планки вешалки

431 х 272 – 2 шт. – фасад фасад (если торцы обрабатывать ПВХ толщиной 0,5мм, или меламиновой кромкой)

427 х 268 – 2 шт. - фасад (если торцы обрабатывать ПВХ толщиной 2мм)

100 х 518 – нижняя панель тумбочки (сапог)

518 х 80 – стяжные планки тумбочки

№3 Тумбочка

734 х 400 – 2 шт. – боковина

518 х 400 – 1 шт. – дно

518 х 100 – 1 шт. – нижняя панель (сапог)

518 х 80 – 2 шт. – стяжная планка

350 х 100 – 2 шт. – боковая стенка ящика

459 х 100 – 2 шт. внутренняя стенка ящика

550 х 425 – верх тумбочки – 1 шт.

631 х 547 – 1 шт. – задняя стенка ДВП

137 х 547 – 1 шт. - фасад выдвижного ящика

491 х 272 – 2 шт. – фасад Если обрабатывать торцы фасдов ПВХ толжиной 2 мм., то размеры фасадов соответственно изменятся.

133 х 543 – 1 шт. - фасад выдвижного ящика

487 х 268 – 2 шт. – фасад

№4 Верхний шкафчик с терминалом

1334 х 200 – 2шт – боковина

318 х 200 - 4 шт. – полки

1334 – х 150 – 1 шт – задняя стенка

182 х 148 – 2 шт. – полки

1329 х 547 – 1 шт – фасад (если обработка торцов ПВХ 0,5 мм.)

1325 х 543 – 1 шт. – фасад (если обработка торцов ПВХ 2 мм.)

Размер фасада по вертикали специально уменьшен на 5 мм. Это необходимо для свободного открывания

1655 х 530 – карниз

Ниже привожу рисунок карниза. Дизайн карнизу можете придать такой как Вам больше нравиться. Если не хотите заморачиваться, его можно сделать прямым. Но смотреться это не очень.

Если Вы обратили внимание, данная прихожая представлена в варианте без ножек. Если установить ее на ножки (например ОМ-50-50), то в деталировке необходимо изменить размеры дна и боковых стенок. (см. Руководство для начинающих).

Карниз крепится саморезами 3,5х30 через стяжные планки шкафа и к верхнему шкафчику №4.

Вешалка крепится конфирматами к боковым стенкам шкафа и верхнего шкафчика и сверху каждая планка через карниз.

На рисунке №1 показан один из вариантов расположения зеркала, его можно также расположить на лицевой стороне фасада шкафа №1

На этом всё. До новых встреч!
