Ошибки при проектировании шкафа-купе

В данном уроке я хочу вернуться к теме проектирования шкафов-купе. Поскольку только за последнюю неделю домашние умельцы принесли мне три проекта, в которых была одна и та же ошибка, из рисунка, думаю, будет все понятно.

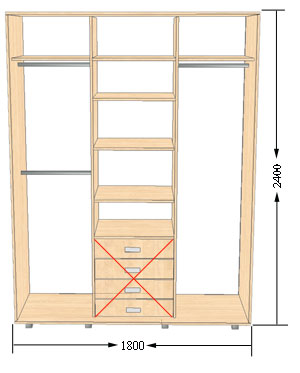

Рисунок 1

Количество дверей у данного шкафа две. А выдвижные ящики расположены в центральном отделении!

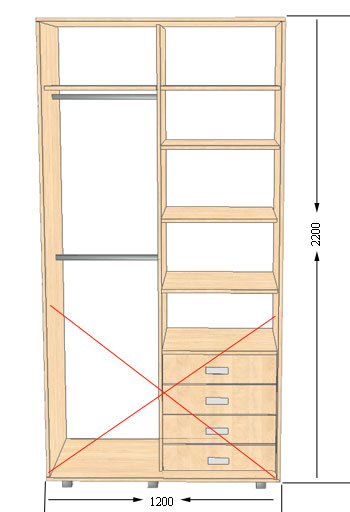

На рис.2 шкаф так же на две двери. Отделения в нем одинаковые. То есть после установки дверей выдвижные ящики окажутся так же заблокированы. Потому что размер двери по ширине равен:

( 1168 + 26) : 2 = 597мм

Ширина рассчитывается из условия, что шкаф изготовлен из ЛДСП 16мм. 26мм-это перехлест дверей. У различных систем эта цифра может отличаться. То есть дверь в готовом виде имеет несколько большую ширину, чем половина ширины проема, которая в данном случае равна :

1168 : 2= 584мм

Рисунок 2

Поэтому, если в Вашем шкафу предусмотрены выдвижные ящики, будьте внимательны при его проектировании!

Автор: Александр Иванов Дата добавления: 2010-11-26 Просмотров: 10570

Понравилась публикация? Поделись с друзьями:

Есть вопрос? Задайте на форуме поддержки!

Комментарии

Автор: Алексей
Дата: 2013-02-16

можно сделать так если клиент хочет именно с ящиками:шкаф ширина 1500-32(две боковины по16мм)=1468(дно)-16мм(перегородка)=1452/2=726(полки)теперь делаем один отсек (-50)=676(отсек с ящиками)получаеться вот что (бок 16мм) + (отсек ящиком 676)+ (перегородка 16мм)+(отсек с полками 776мм).Вот и все шкаф с ящиками так же делаем и с 3,4,5,отсеками просто тот отсек который с ящиками делаем -50мм

Автор: Влад
Дата: 2013-04-09

Вопрос по глубине:1. боковых стенок(боковины), дно, верх; 2. полоки, внутреняя перегородка. На сколько длинее и какая оптимальная величина должна быть боковин и внутрениих деталий, вед нужшо учитывать ещё и ручки на выдвижных ящиках? Есть различия по ширине направляющих разных систем Версаль, Алюма декор, Аристо?

Автор: Александр Иванов
Дата: 2013-04-09

Внутренние перегородки и полки на 100мм меньше, этого достаточно для всех систем. Что бы ручки на ящиках не мешали, сделайте ящики меньше на 50мм и утопите их.
