Шорты для мальчика

Мерки:

С_т=27см –полуобхват талии

С_б=32,5см –полуобхват бедер

Д_изд=35см – длина изделия

П_б=3см – прибавка по линии бедер

Ш_н=20-24см – нирина низа

Передняя половинка

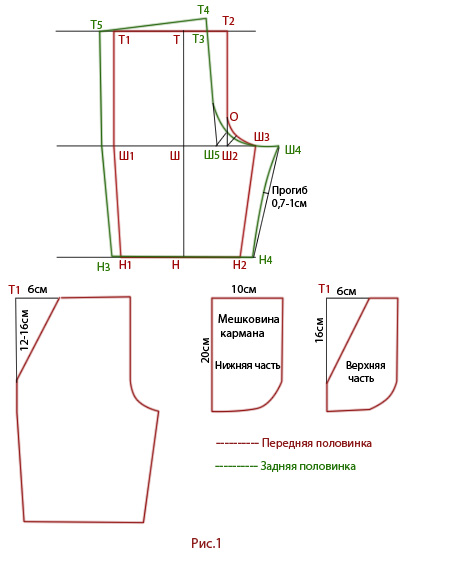

Проводим вертикальную линию и ставим на ней точку Т. Далее от этой точки вниз откладываем:ТН=Д_изд=35см

ТШ=С_б/2=4=20,3см

Для нахождения местоположения точек Ш₁ и Ш₂ вначале определяем общую величину Ш₁Ш₂ по формуле:

Ш₁Ш₂= (С_б+3)/2=17,8см

Затем от точки Ш влево и вправо откладываем:

ШШ₁=0,6 х 17,8=10,7см

ШШ₂=0,4 х 17,8=7,1см

От точки Ш₂ вправо откладываем:

Ш₂Ш₃=(С_б+3)/10=3,5см

Через точку Ш₂ проводим вертикальную линию, и на пересечении с горизонтальной линией, проведенной через точку Т ставим точку Т₂. Так же на этой линии находим точку О:

Ш₂О=Ш₂Ш₃+1=4,5см

По биссектрисе угла, образованного точками ОШ₂Ш₃ откладываем 2см.

Через точку Ш₁ также проводим вертикальную линию, и на пересечении с линией талии ставим точку Т_1.

Находим ширину низа

Н₁Н₂=Ш_н-2=18см

От точки Н влево и вправо откладываем:

НН₁=НН₂=Н₁Н₂/2=9см

Точки Н₂ и Ш₂ соединяем прямой линией.

Как построить карман, думаю, понятно из рисунка.

Задняя половинка

Выкройка задней половинки строится на основе передней.

Задняя половинка  шире передней по линии низа:

Н₁Н₃=Н₂Н₄=2см

От точки Ш₂ влево откладываем 1см, и ставим точку Ш₅:

Ш₂Ш₅=1см

От точки Т₂ влево откладываем десятую часть полуобхвата талии, и ставим точку Т₃:

Т₂Т₃=С_т/10=2,7см

Точку Ш₅ соединяем с точкой Т₃ и продолжаем вверх на величину:

Т₃Т₄=С_б/10=3,3см

Из точки Ш₅ по биссектрисе угла откладываем 2,5см.

Соединяем точки Ш₄ и Н₄ плавной линией с прогибом 0,7-1см.

Измеряем ширину талии передней половинки, и откладываем эту величину из точки Т₄ влево:

Т₄Т₅=Т₁Т₂

Вытачек нет, в пояс вкладывается резинка.
