Построение основы платья

В данной статье мы рассмотрим расчет и построение основы женского платья с втачным рукавом. Для примера возьмем размер 164-96-104.

Мерки:

С_Ш=18см (полуобхват шеи)

С_Г1=45см (полуобхват груди1, лента проходит над грудными железами)

С_Г2=48см (полуобхват груди 2, лента проходит по выступающим точкам груди)

С_Б=52см (полуобхват бедер)

Ш_Г=17см (ширина груди)

Ц_Г=10,5см (центр груди)

Д_ПТ=44см (длина полочки до талии)

В_Г=27см (высота груди)

Ш_С=18см (ширина спины)

Д_СТ=39см (длина спины до талии)

В_ПКС=41см (высота плеча косая)

В_ПРЗ=19,5см (высота проймы сзади)

Ш_ПЛ=13см (ширина плеча)

О_ПЛ=30см (обхват плеча)

Д_Р=56см (длина рукава)

Д_Ю=70см (длина юбки)

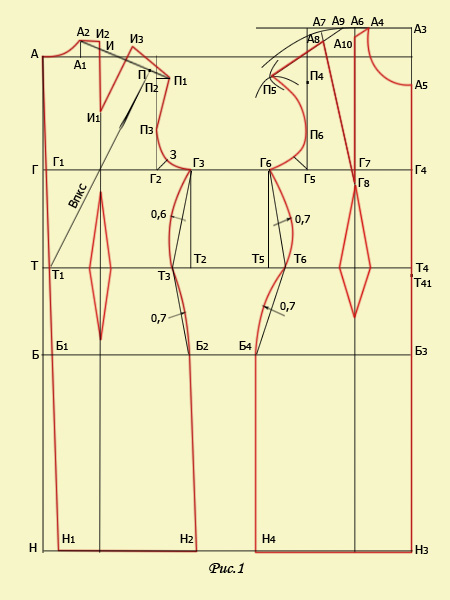

Расчет и построение спинки.

Из точки А проводим вертикальную линию, и на ней откладываем:

АТ=Д_СТ=39см

Из точки Т вниз откладываем 18-20см, и ставим точку Б:

ТБ=18-20см

Далее, из точки Т откладываем длину юбки, и ставим точку Н:

ТН=Д_Ю=70см

Из точки А откладываем вниз величину, равную высоте проймы сзади плюс прибавку, и ставим точку Г:

АГ=В_ПРЗ+2,5=22см

Через точки Г, Т, Б, и Н проводим горизонтальные линии.

Из точки Т вправо откладываем 1см, и ставим точку Т_1. Это так называемый отвод, он необходим для более лучшего облегания платья. Хотя некоторые им пренебрегают, но я предпочитаю строить выкройку именно так, как меня в свое время учили.

ТТ₁=1см

Из точки А через точку Т₁ проводим прямую линию, и на пересечении линий груди, бедер и низа ставим точки Г₁, Б₁, и Н₁ соответственно.

Определяем ширину спинки по линии бедер:

Б₁Б₂=(С_Б+П_Б)/2-1=(52+2)/2-1=26см

От точки Г₁ вправо откладываем:

Г₁Г₂=Ш_С+1=19см

Для нахождения точки Г₃ необходимо провести некоторые расчеты. Вначале находим ширину рукава:

Ш_РУК=О_ПЛ+5=30+5=35см

Затем находим ширину проймы:

Ш_ПР=Ш_РУК/2-5=35/2-5=12,5см

После того, как нашли ширину проймы, находим положение точки Г₃:

Г₂Г₃=Ш_ПР/2=6,25см (округляем до 6,5см)

Из точки Г₃ опускаем вертикальную линию, и на пересечении с линией талии ставим точку Т₂. Затем от точки Т₂ влево откладываем  2,5см и ставим точку Т₃:

Т₂Т₃=2,5см

Для оформления линии выреза горловины вначале из точки А вправо откладываем:

АА₁=С_Ш/3+1=18/3+1=7см

Далее из точки А₁ вверх откладываем:

А₁А₂=АА₁/3=7/3=2,3см

После этого плавной линией оформляем вырез горловины.

Затем находим наклон плеча при помощи двух дуг:

Из точки Т₁ проводим дугу радиусом, равным величине В_ПКС=41см

Из точки А₂ поводим дугу радиусом, равным Ш_ПЛ=13см

На пересечении этих двух дуг ставим точку П.

Затем соединяем точки А₂ и П, продолжаем линию на величину вытачки (2,5см), и ставим точку П₁:

ПП₁=2,5см (выточка)

Затем из точки Г₂ вверх проводим вертикальную линию, а из точки П₁ влево горизонтальную линию, и на пересечении этих линий ставим точку П₂. После этого измеряем расстояние между точками П₂ и Г₂, полученную величину делим на три, и ставим точку П₃:

П₂Г₂/3=П₃

Для построения линии проймы из точки Г₂ по биссектрисе откладываем величину, равную:

Г₂З=0,2Ш_ПР+0,5=0,2х12,5+0,5=3см

После этого через точки П₁, З, Г₃ плавно оформляем линию проймы.

Для построения плечевой вытачки отрезок А₂П делим на три, и ставим точку И:

А₂П/3=И

Через точку И проводим вертикальную линию, и на ней откладываем:

ИИ₁=7см

ИИ₂=0,7см

Затем от точки И₂ вправо откладываем ширину вытачки:

И₂И₃=2,5см

После этого уравниваем стороны вытачки:

И₁И₂=И₁И₃

Для построения вытачки на талии из-под вершины плечевой вытачки проводим вертикальную линию, от которой на пересечении с линией талии влево и вправо откладываем по 1,5см. Длина вытачки вверх и вниз по 16см, или вершина вытачки не доходит до линии груди на 1-3см, а до линии бедер на 2-4см.

Расчет и построение полочки.

Проводим вертикальную линию, и на пересечении линий груди, талии, бедер и низа ставим точки Г₄, Т₄, Б₃ и Н₃ соответственно.

Из точки Т₄ вверх откладываем:

Т₄А₃=Д_ПТ=44см

Примечание: при высоком и полном бюсте точку Т₄ опускаем на 1-2,5см. В таком случае и линию низа опускаем на эту же величину, а мерку Д_ПТ вверх откладываем от точки Т₄₁.

Определяем ширину полочки по линии бедер:

Б₃Б₄=(С_Б+П_Б)/2+1=(52+2)/2+1=28см

Из точки Г₄ влево откладываем:

Г₄Г₅=Ш_Г+(С_Г2-С_Г1)+0,5см=17+(48-45)+0,5=20,5см

Примечание: до 46 размера 0,5 прибавлять не обязательно.

От точки Г₅ влево откладываем :

Г₅Г₆=Ш_ПР/2=12,5/2=6,25 (округляем до 6,5см)

Из точки Г₆ вниз опускаем прямую, и на пересечении с линией талии ставит точку Т₅, от которой вправо откладываем:

Т₅Т₆=2-2,5см

Для оформления линии горловины от точки А₃ влево откладываем:

А₃А₄=АА₁ (см. спинку)

Затем из точки А₃ вниз откладываем:

А₃А₅=А₃А₄+1, после чего плавно оформляем линию горловины.

Из точки Г₄ влево откладываем:

Г₄Г₇=Ц_Г=10,5см

Через точку Г₇ проводим вертикальную прямую. На пересечении с линией плеча ставим точку А₆.

 Из точки А₄ на эту прямую делаем засечку радиусом:

R=В_Г=27см, и получаем точку Г_8. Из точки Г₈ этим же радиусом делаем дугу от точки А₄ влево. По хорде этой дуги откладываем:

А₄А₉=2(С_Г2-С_Г1)=6см

Примечание: для размера 48 и выше откладываем А₄А₉=2(С_Г2-С_Г1)+1-2см.

От точки А₆ по хорде этой же дуги влево откладываем:

А₆А₇=2(С_Г2-С_Г1)

Для размера 48 и выше см.вверху.

Точку А₇ соединяем с точкой Г₈

Из точки Г₅ вверх откладываем:

Г₅П₄=Г₂П₂-1см

Отрезок Г₅П₄ делим на три, и получаем точку П₆

Из точки П₆ делаем дугу вверх и влево радиусом R=П₆П₄

Вторую дугу делаем из точки А₉ радиусом R=Ш_ПЛ=13см. На пересечении двух дуг получаем точку П₅. Эту точку соединяем с точкой А₉, на пересечении с отрезком А₇Г₈ получаем точку А₈. После этого измеряем левую сторону вытачки А₈Г₈. Из точки Г₈ откладываем вверх это расстояние, и ставим точку А₁₀, которую соединяем с точкой А_4.

Точку П₅ соединяем прямой с точкой П_6, делим отрезок пополам, и делаем небольшой прогиб (0,7-1см). Из точки Г₅ по биссектрисе откладываем 0,2Ш_ПР, после чего оформляем линию проймы плавной кривой.

Ширина вытачки на талии равна 3см. Длина вытачки от талии вниз равна 10-12см.

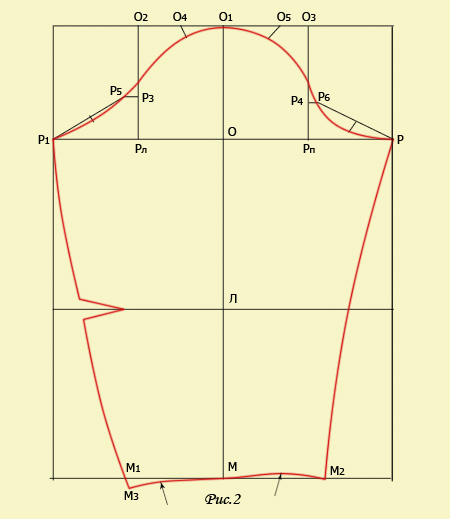

Расчет и построение выкройки рукава.

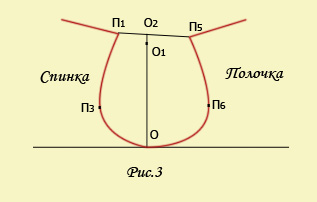

Проводим вертикальную линию, и ставим на ней точку О. От нее вверх откладываем (см. рис.3):

ОО₁=ОО₂-1,5-2см (дл размера 44-46)

ОО₁=ОО₂-2-2,5см (для размера 48-52)

ОО₁=ОО₂-2,5-3см (свыше 52 размера)

Через точку О проводим горизонтальную линию, и на ней влево и вправо откладываем половину ширины рукава:

ОР=ОР₁=Ш_РУК/2=35/2=17,5см

Отрезок ОР делим пополам, и ставим точку Р_П:

ОР/2=Р_П

Точно так же делим отрезок ОР₁ пополам, и ставим точку Р_Л:

ОР₁/2=Р_Л

Из точки О₁ вниз откладываем Д_Р, и ставим точку М:

О₁М=Д_Р=56см

От точки М влево и вправо откладываем:

ММ₁=ММ₂=12см

От точки О₁ вниз откладываем длину локтя, и ставим точку Л, через которую проводим горизонтальную линию:

О₁Л=Д_ЛОК=32см

Ширина вытачки на линии локтя равна 1,5см.

Точку М₁ опускаем вниз на 1,5см и ставим точку М_3, после чего оформляем линию низа с небольшим прогибом (см. рис.3).

От точки Р_Л вверх откладываем:

Р_ЛР₃=Г₂П₃ (см.спинку). От точки Р₃ влево откладываем 1см и ставим точку Р₅:

Р₃Р₅=1см

Из точки Р_П вверх откладываем:

Р_ПР₄=Г₅П₆ (см. полочку). От точки Р₄ вправо откладываем 1см, и ставим точку Р₆:

Р₄Р₆=1см

Отрезок Р₁Р₅ делим пополам, из точки деления откладываем 1см.

Отрезок РР₆ делим пополам, из точки деления откладываем 2см.

Через точку О₁ проводим горизонтальную линию, а через точки Р_Л и Р_П вертикальные линии, и на их пересечении ставим точки О₂ и О₃ соответственно.

Отрезок О₁О₂ делим на два, из точки деления по биссектрисе откладываем 1,5-2см.

Ио точки О₃ влево откладываем:

О₃О₅=О₁О₃/2-2см

Из точки О₅ по биссектрисе откладываем 2-2,5см.

Через полученные точки плавно оформляем линию оката рукава.

Выкройка основы платья используется в дальнейшем для раскроя и пошива различных моделей женского платья.
