Мужские классические брюки

В данном уроке мы рассмотрим расчет и построение выкройки классических мужских брюк с двумя мягкими складками по переду, зауженные к низу.

Размер:176-100-82

Мерки:

С_Т=41см (полуобхват талии)

С_Б=50см (полуобхват бедер)

Ш_Н=21см (ширина низа)

Д_К=60см (длина брюк до колена)

Д_ИЗД=110см (длина брюк)

П_Б=2см (прибавка на свободное облегание по линии бедер)

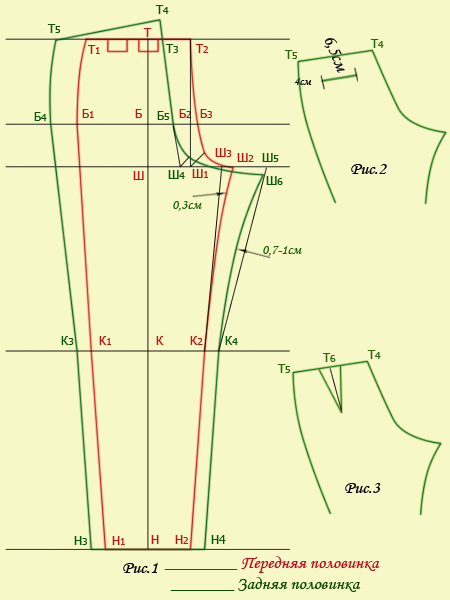

Расчет и построение передней половинки.

Из точки Т проводим вертикальную линию, и откладываем на ней Д_ИЗД, и ставим точку Н:

ТН=Д_ИЗД=110см

Далее находим линию колена:

ТК=Д_К=60см

Затем определяем высоту сиденья, и ставим току Ш:

ТШ=С_Б/2-1,5см=23,5см

Находим линию бедер, и ставим точку Б:

ШБ=ТШ/3=7,8см

Определяем ширину передней половинки по линии бедер:

Б₁Б₂=(С_Б+2)/2=26см

Далее от точки Б влево и вправо откладываем соответственно:

ББ₁=0,6х(Б₁Б₂)=0,6х26=15см

ББ₂=0,4х(Б₁Б₂)=0,426=10,4см

От точки Б₂вправо откладываем 0,5см, и ставим точку Б₃:

Б₂Б₃=0,5см

Через точку Б₂ проводим вертикальную линию, и на пересечении линий талии и шага ставим точки Т₂ и Ш₁соответственно.

От точки Ш₁ вправо откладываем величину:

Ш₁Ш₂=(С_Б+2)/10=5,2см

Затем по биссектрисе из точки Ш₁ откладываем :

0,4х(Ш₁Б₂)=0,4х7,8=3,12см (округляем до 3см), и через полученные точки плавно оформляем среднюю линию передней половинки.

От точки Ш₂ влево откладываем:

Ш₂Ш₃=Ш₁Ш₂/3=5,2/3=1,7см

По линии низа от токи Н вправо и влево откладываем:

НН₁=НН₂=(Ш_Н-2)/2=(21-2)/2=9,5см

Точку Ш₃ соединяем прямой линией с точкой Н₂, и на пересечении с линией колена получаем точку К₂. Отрезок Ш₃К₂ делим пополам, и точку деления соединяем с точкой Ш₂ с небольшим (0,3см), прогибом.

Измеряем отрезок КК₂, и от точки К влево откладываем:

КК₁=КК₂

Далее, от точки Т₂ влево откладываем:

Т₂Т₁=С_Т/2+5см (две складки)=41/2+5=25,5см

Точку Б₁соединяем с точкой К₁прямой линией, а сточкой Т₁ плавной линией.

Длина бокового кармана 17см. Верхняя точка кармана расположена на линии талии на расстоянии 4см от бокового среза.

Расчет и построение задней половинки.

Выкройка задней половинки строится на основе выкройки передней половинки!

Перед началом построения переносим выкройку передней половинки на чистый лист бумаги, и вносим необходимые изменения. Линии низа и колена расширяем на 2см:

К₁К₃=К₂К₄=Н₁Н₃=Н₂Н₄=2см

От точки Ш₁ влево откладываем 1,5см:

Ш₁Ш₄=1,5см

От точки Б₁ влево откладываем:

Б₁Б₄=(С_б+2)/10-2=3,2см

Находим ширину задней половинки по линии бедер:

Б₄Б₅=(С_Б+2)-Б₁Б₃=52-26,5=25,5см

Точку Ш₄ соединяем с точкой Б₅ и продолжаем вверх, на пересечении с линией талии получим точку Т_3.

Т₃Т₄=С_Б/10-1,5см (можно до 2см)

Находим ширину задней половинки по линии талии:

Т₄Т₅=С_т/2+2,5 (выточка)=23см

Из точки Ш₄ по биссектрисе откладываем 1,5см

Ш₂Ш₅=(С_Б+2)/10=5,2см

Соединяем прямой линией точки К₄ и Ш₅, и на ней от точки К₄откладываем:

К₄Ш₆=К₂Ш₂-0,5см, и соединяем полученные точки плавной линией с прогибом 0,7:1см.

Оформляем плавной линией средний срез заднее половинки.

Длина заднего кармана 14см.Линия кармана параллельна линии талии, и расположена на расстоянии 6см вниз от нее. От линии бокового среза карман расположен на расстоянии 4см (рис.2). Расположение вытачки показано на рис.3.

Ну вот на этом и все. В одном из последующих уроков будет рассмотрен сам процесс раскроя и пошива мужских брюк.
