Расчет и построение основы детского платья с втачным рукавом.

Размер: 110-60

Мерки:

Сш =14,3см (полуобхват шеи)

Сг =30см (полуобхват груди)

Шс =12,9см (ширина спины)

Шг =11,6см (ширина груди)

Шпл =9см (ширина плеча)

Дст₁ =28,5см (длина спины до талии от точки основания шеи)

Дпт =28см (дина переда до талии)

Опл =19,6см (обхват плеча)

Др =35 (длина рукава)

Дизд =55см (длина изделия)

Перед тем, как приступить к  чертежу, определяем некоторые расчетные величины, которые понадобятся нам в процессе его построения:

Шсп = Шс+1(прибавка на свободное облегание) = 12,9+1=13,9см

Шп =Шг+0,8=11,6+0,8=12,4см

Шр (ширина рукава) =Опл+6=19,6+6=25,6см

Шпр (ширина проймы) =Шр/2-5=25,6/2-5=7,8см

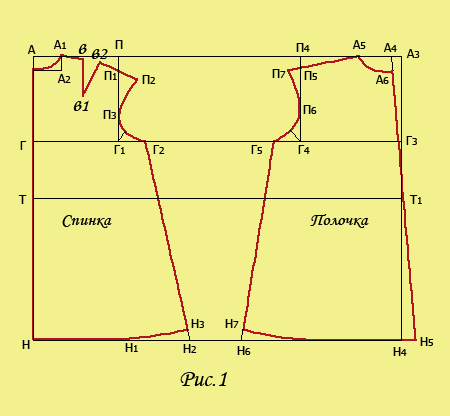

Расчет спинки.

АН=Дизд

АТ=Дст1(от точки основания шеи)

АГ=Дст1/2+2

ГГ₁=Шсп (расчетная)

Г₁Г₂=Шпр/2

НН₁=ГГ₂

Н₁Н₂=8:10см

Н₂Н₃=1,5см

АА₁=Сш/3+0,5

А₁А₂=АА1/3

ПП₁=1,5

А₁П₂=Шпл+1,5(выточка)

П₁Г₁/3=П₃

Из точки Г₁ по биссектрисе откладываем (0,2хШпр+0,5), после чего оформляем линию проймы плавной кривой. Далее приступаем к построению вытачки:

А1в=3:4см

вв1=6см

вв2=1,5см

Расчет полочки.

Стороны вытачки уровнять между собой после построения.

А₃Т₁=Дпт. Вообще, если быть точным, то необходимо поступить наоборот, из точки Т1 найти точку А3, то есть поступить следующим образом:

Т₁А₃=Дпт+0,5см, то есть полочка немного длиннее чем спинка, но я всегда в детских платьях этим пренебрегаю.

Т₁Н₄=ТН (см. спинку)

Т₁Г₃=ТГ (см спинку)

Г₃Г₄=Шп (расчетная)

Г₄Г₅=Шпр/2

А₃А₄=1см. Из точки А₄ через точку Г₃ проводим прямую (отвод) до линии низа. Можно этого и не делать, но платье, на мой взгляд, в данном случае  сидит лучше.

Н₅Н₆=Г₃Г₅+8:10см

Г₅Н₇=Г₂Н₃

А₄А₅=Сш/+0,5см

А₄А₆=А₄А₅+1см

П₄П₅=1,5:2см

А₅П₇=Шпл

П₅Г₄/4=П₆

Из точки Г4 по биссектрисе откладываем (0,2хШпр), и затем оформляем плавной кривой линию проймы.

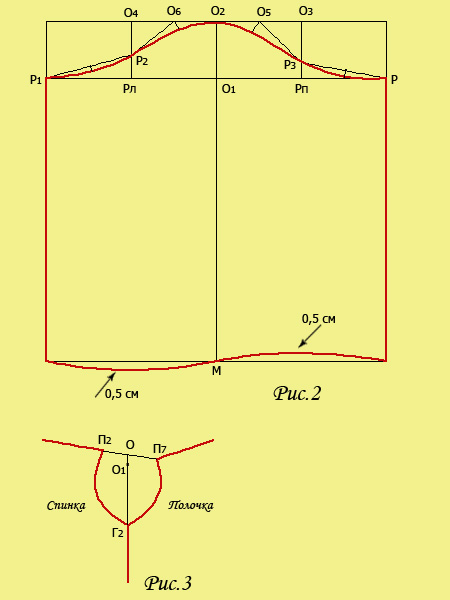

Рукав.

Расчет:

О₁О₂=Г₂О-2 (см. рис.3)

О₂М=Др

О₁Р=О₁Р₁=Шр/2

О₁Р₁/2=Рл

О₁Р/2=Рп

РлР₂=Г₁П₃ (см. спинку)

РпР₃=Г₄П₆ (см. полочку)

О₄О₂/2=О₆

О₃О₅=О₃О₂/2-2

Из точки О₆  по биссектрисе откладываем 2см, а из точки О₅ откладываем 2,5 см.

Р₁Р₂/2, из точки деления опускаемся на 1см.

РР₃/2, из точки деления опускаемся на 2см.

После построения всех точек линию оката рукава оформляем плавной линией.
